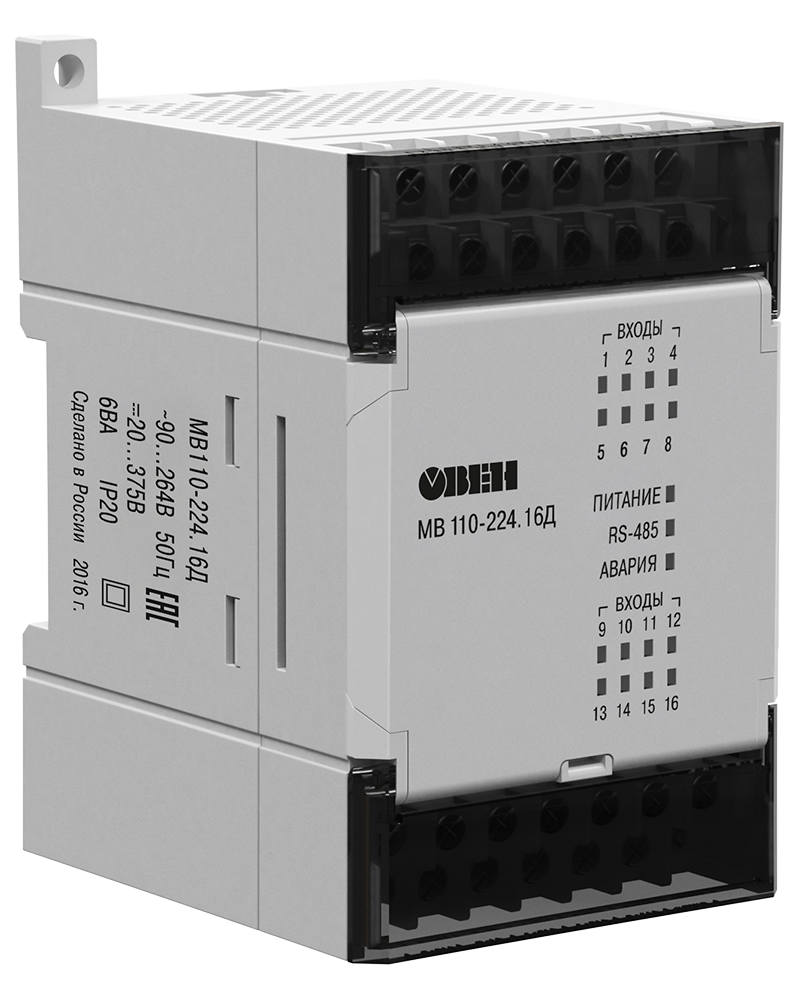

МВ110-224.16Д модуль дискретного ввода (DI)
МВ110-224.16Д модуль дискретного ввода (DI)
Модули предназначены для сбора данных со встроенных дискретных входов и передачи их в сеть RS-485.
С 1 сентября 2022 года обновленные модули H/W v2.0 МВ110-16Д(ДН) и МВ110-8ДФ поставляются с новой версией прошивки (
О продукте
Описание
Модули предназначены для сбора данных со встроенных дискретных входов и передачи их в сеть RS-485.

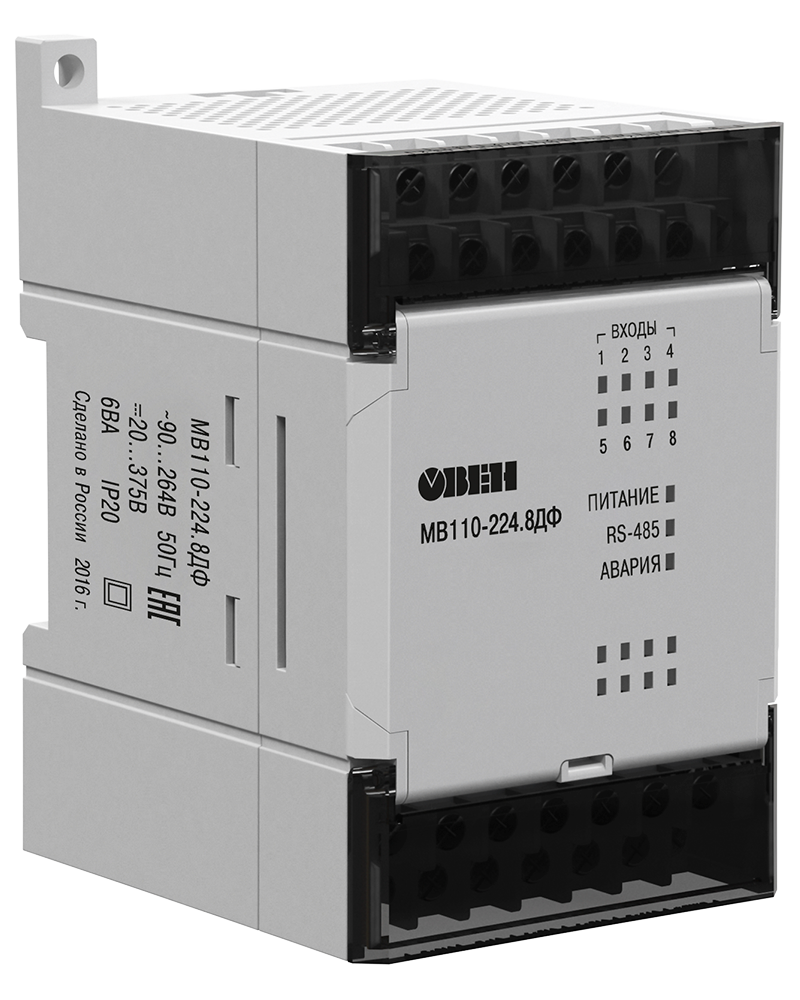

С 1 сентября 2022 года обновленные модули H/W v2.0 МВ110-16Д(ДН) и МВ110-8ДФ поставляются с новой версией прошивки (подробнее).

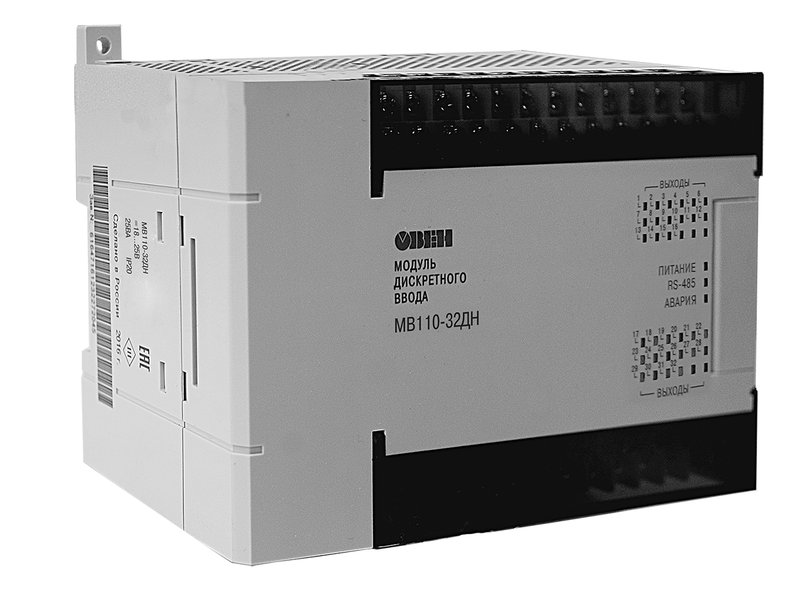

С 1 марта 2024 года обновленные модули H/W v2.0 МВ110-32ДН поставляются с новой версией прошивки (подробнее).
Встроенное ПО модулей H/W v2.0 несовместимо с модулями, выпущенными до версии H/W v2.0.
Обновление модулей дискретного ввода
|
Серия МВ110 |
Статус |
|
МВ110-16Д H/W v2.0 |
1 сентября 2022 года проведено обновление
|
|
МВ110-16ДН H/W v2.0 |
|
|
МВ110-8ДФ H/W v2.0 |
|
|
МВ110-32ДН H/W v2.0 |
1 марта 2024 года проведено обновление |
Основные отличия обновленной версии
|
Параметр |
Мх110 H/W v2.0 |
Мх110 |
|
ПО для настройки |
OWEN Configurator (Modbus RTU) |
Конфигуратор М110 (ОВЕН) |
|
Поддерживаемые протоколы |
Modbus RTU/ASCII, ОВЕН |
Modbus RTU/ASCII, ОВЕН, DCON |
|
Счётчики импульсов дискретных входов |
Энергозависимые |
Энергонезависимые |
|
Восстановление заводских настроек |
Сбрасываются на заводские при включении питания с переключателем 2 (3 для МВ110-8А) в положении ON |
Модуль работает с заводскими значениями сетевых параметров, но в его памяти сохраняются установленные ранее значения сетевых параметров при включении питания с соответствующей перемычкой в положении ON |
|
Режим «жесткой логики» для модулей ввода/вывода |
Нет |
Да |
|
Поддерживаемые функции записи по протоколу Modbus |
0x10 |
0x10, 0x0F |
|
Доступ к сетевым параметрам по протоколу Modbus |
Да |
Нет |
| Доступ к конфигурационным параметрам аналоговых входов/выходов по протоколу Modbus | Да | Нет |
Особенности
- Встроенные входы могут работать в режиме счетчика импульсов частотой до 1 кГц
- Автоматическое определение протокола
- Съемные клеммники с невыпадающими винтами
- Универсальное питание (=24 В или ~230 В)
- Обновление встроенного программного обеспечения по RS-485
- Поддержка облачного сервиса OwenCloud (при использовании сетевого шлюза из линейки Пх210)
Конфигурирование
Конфигурирование модулей Мх110 осуществляется на ПК через адаптер интерфейса RS-485/RS-232 или RS-485/USB (например, ОВЕН АСЗ-М или ОВЕН АС4).
Программное обеспечение для настройки модулей
