ПЧВ1-22К-В преобразователь частоты
ПЧВ1-22К-В преобразователь частоты

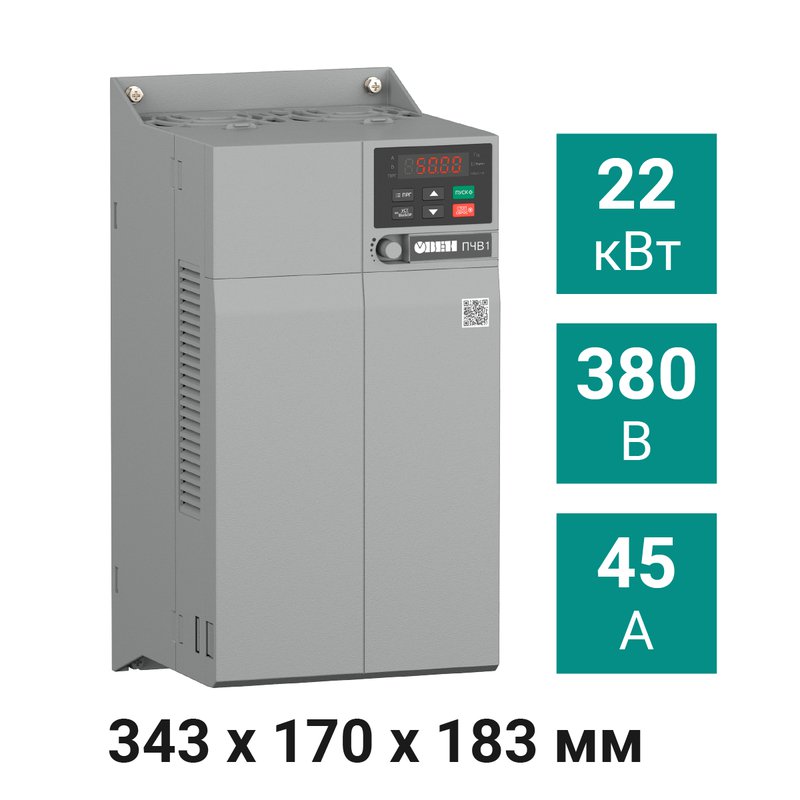

ПЧВ1-22К-В [М01] предназначен для управления электродвигателями мощностью 22,0 кВт. Номинальный выходной ток – 45,0 А, использует трехфазный источник питания переменного напряжения 380 В.
Для заказа вы можете позвонить по номеру: 8(800)550-67-06
Воспользуйтесь email почтой для заказа: info@owen-kapo.ru
Технические характеристики
|
Параметр |
Значение |
|
Питающая сеть |
3×380 В |
|
Выходное напряжение |
3×380 В |
|
Выходной ток |
45,0 А |
|
Выходная частота |
0...600 Гц – при скалярном управлении 0...300 Гц – при векторном управлении |
|
Режим управления |
Асинхронные двигатели - скалярное U/f с установкой трех точек Синхронные двигатели - скалярное U/f с установкой трех точек (доступно только в модификациях ПЧВ1-х-В) SVC векторное управление (доступно только в модификациях ПЧВ1-х-В) |
|
Перегрузочная способность |
150 % – 20 с, 180 % – 0,5 с |
|
Интерфейс |
RS-485 |
|
Габаритные размеры |
342,5×170×183 мм |
|
Диапазон рабочих температур |
-10…+50 ºС при влажности <90 %, при температуре выше 40 ºС – снижение выходных характеристик |
Схема электрических соединений
![Схема электрических соединений ПЧВ1-К75-А [М01]](https://owen.ru/uploads/344/shema_podkl_pchv1_m01-01.svg "Схема электрических соединений ПЧВ1-К75-А [М01]")
