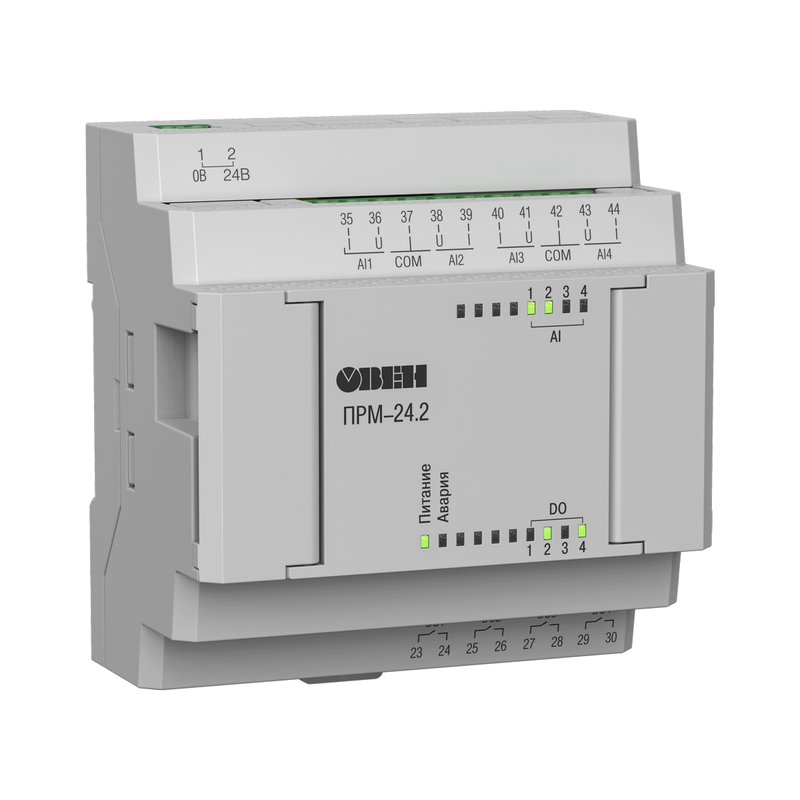

ПРМ-24.2 модуль расширения для программируемых реле
ПРМ-24.2 модуль расширения для программируемых реле
Модуль расширения ПРМ-2 позволяет подключить большее количество датчиков с аналоговыми сигналами: 4...20 мА, 0...10 В, PT1000, NTC, PTC, 0…300 кОм.
Для заказа вы можете позвонить по номеру: 8(800)550-67-06
Выходы модуля дают возможность увеличить количество подключенных исполнительных устройств – таких как магнитные пускатели, соленоидные клапаны, нагреватели, вентиляторы, насосы.
Преимущества
Простота подключения
ПРМ-2 подключается к программируемым реле ОВЕН ПР по внутренней шине и не требует дополнительной настройки
Компактность и удобный монтаж
Компактный корпус модуля 5 DIN позволяет использовать его в шкафах с ограничением по месту. Съемные клеммники упрощают подключение.
Легкая интеграция в систему
Каналы модуля отображаются в среде Owen Logic как собственные входы-выходы контроллера. При потере связи с ПР можно задать аварийное состояние выходов.
Независимое питание
Модуль имеет независимое питание (=24 В или ~230 В), что повышает отказоустойчивость системы и позволяет комбинировать ПР и ПРМ с разным напряжением питания
Технические характеристики
| Питание | |
| Диапазон переменного напряжения питания |
Для ПРМ-220: 90…264 В (номинальное 230 В, при 50 Гц) Для ПРМ-24: отсутствует |
| Диапазон постоянного напряжения питания |
Для ПРМ-220: 127...373 В (номинальное 230 В) Для ПРМ-24: 9...30 В (номинальное 24 В) |
| Потребляемая мощность, не более |
Для ПРМ-220: 8 ВА Для ПРМ-24: 4 Вт |
| Входы | |
| Аналоговые входы | 4 AI/ ДАТ |
| Тип измеряемых сигналов | 4…20 мА, 0…10 В, 0…300 кОм Pt1000, NTC, РТС и др. |
| Работа в дискретном режиме | Да |
| Период обновления значений | 4-х каналов: 1 мс |
| Разрядность встроенного АЦП | 12 бит |
| Номинальное напряжение питания входов при работе в дискретном режиме | 24 В |
| Предел основной приведенной погрешности | 0…10 В, 4…20 мА: ±0,5 % 0...150 кОм: ±1,0 % 150...300 кОм: ±2,0 % NTC, PTC: ±1,5 % |
| Гальваническая развязка | Отсутствует |
| Выходы | |
| Дискретные выходы | 4 DO/ Р |
| Тип дискретного выхода | Релейные нормально-разомкнутые (Р) |
| Допустимый ток нагрузки релейных выходов, не более | 5 А при напряжении не более 250 В перем. тока cosφ > 0,95 3 А при напряжении не более 30 В пост. тока |
| Гальваническая развязка релейных выходов | Индивидуальная |
| Электрическая прочность изоляции релейных выходов | 2300 В |
| Время переключения из состояния «0» в состояние «1» и обратно | 5 мс |
| Общие характеристики | |
| Корпус | На DIN-рейку |
| Габаритные размеры | 88×110×58 мм |
| Масса, не более | 0,4 кг |
| Степень защиты корпуса по ГОСТ 14254 | IP20 |
| Средний срок службы | 8 лет |
| Гарантия | 2 года |
