МЕГЕОН 25015 Пробник для осциллографа
МЕГЕОН 25015 Пробник для осциллографа

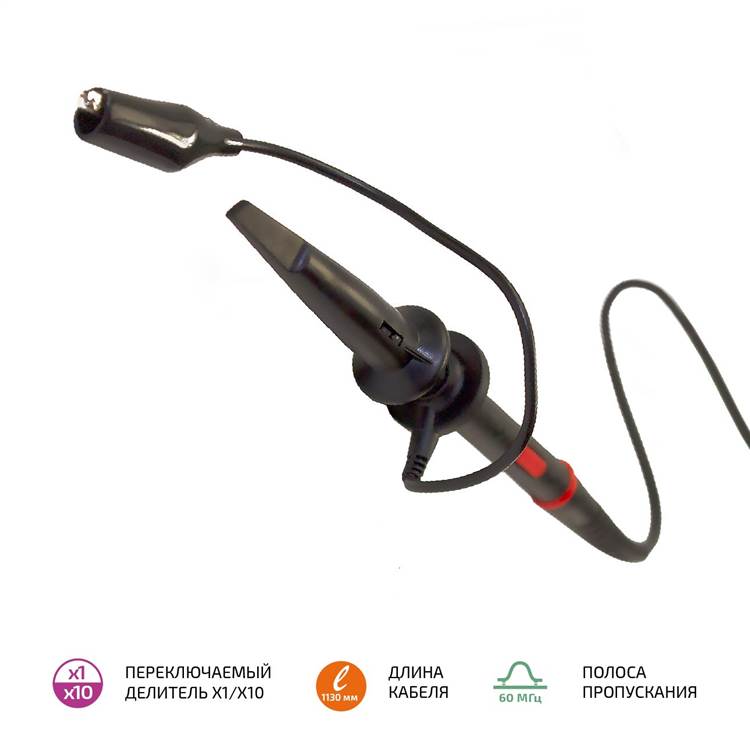

Универсальный осциллографический пробник с переключаемым коэффициентом деления х1 и х10 и полосой пропускания до 60 МГц.
Для заказа вы можете позвонить по номеру: 8(800)550-67-06
Воспользуйтесь email почтой для заказа: info@owen-kapo.ru
Пробник для осциллографа МЕГЕОН 25015

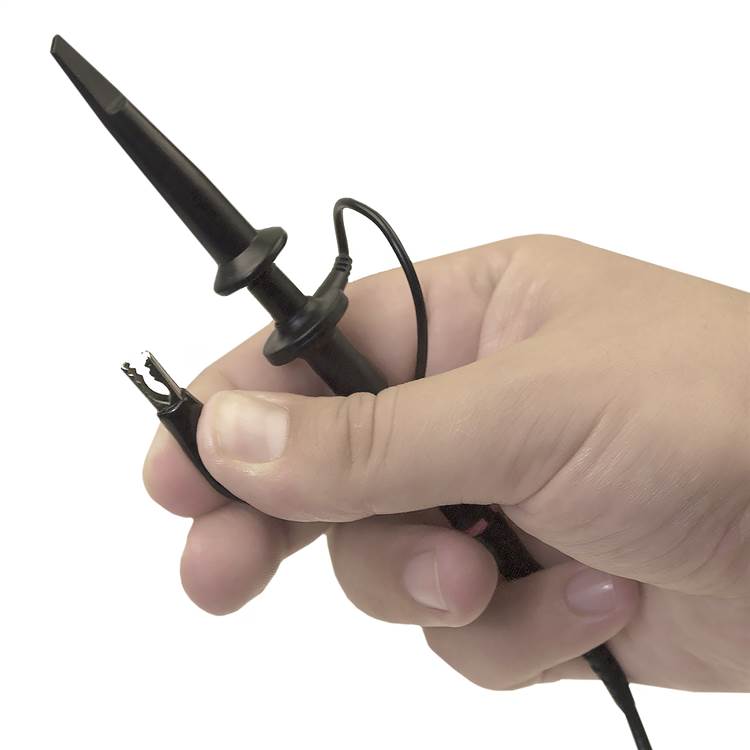

В современной практике ремонта и настройки электронного оборудования осциллограф стал незаменимым измерительным прибором. Для подключения осциллографа к исследуемым цепям необходим пробник. В зависимости от диапазона частот, амплитуды сигнала, а также типа исследуемой цепи необходимы различные пробники. Изделие комплектуется двумя насадками, которые позволяют безопасно подключаться к измеряемой цепи. В комплект входит насадка для подключения к выводам SMD-компонентов. При использовании МЕГЕОН 25015 с многоканальными осциллографами наличие возможности цветовой маркировки значительно облегчит идентификацию пробника и снизит вероятность ошибок при подключении.
Особенности:
-
Переключаемый делитель х1/х10
-
Полоса пропускания 60 МГц
-
Гибкий кабель
Краткие характеристики:

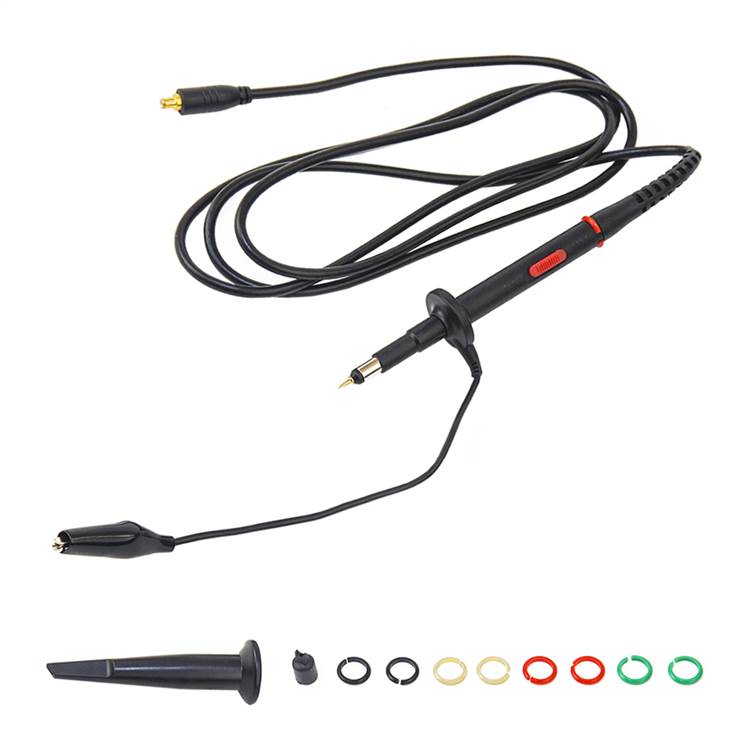

Комплект поставки:
-
1. Пробник МЕГЕОН 25015 - 1 шт.
-
2. Маркировочный кольца - 9 шт.
-
3. Насадка на SMD - 1 шт.
-
4. Насадка крючок - 1 шт.
|
Параметр |
Значение |
|
Полоса пропускания |
60 МГц |
|
Коэффициенты деления |
х1 и х10 |
|
Входная емкость в режиме х1 |
98 пФ ±10% |
|
Входная емкость в режиме х10 |
33 пФ ±4 пФ |
|
Сопротивление в режиме х1 |
120 Ом ±10% |
|
Сопротивление в режиме х10 |
9 МОм ±1% |
|
Максимальное входное напряжение в режиме х1 |
200 В |
|
Максимальное входное напряжение в режиме х10 |
600 В |
|
Длина соединительного кабеля |
1130 мм |
|
Тип соединетельного разъема |
MCX |
|
Масса |
40 г |
