Монтажные колодки KIPPRIBOR PYF-012BE, PYF-022BE, PYF-112BE, PYF-122BE для 1- и 2-контактных промежуточных реле предназначены для установки на DIN-рейку 2-контактных промежуточных реле KIPPRIBOR серии MR и 1-контактных промежуточных реле разл

К описанию
  • Количество контактов реле 1
  • Тип клемм винтовые
  • Тип продукта колодка
  • Упаковка 20 шт
Все характеристики

О продукте

Описание

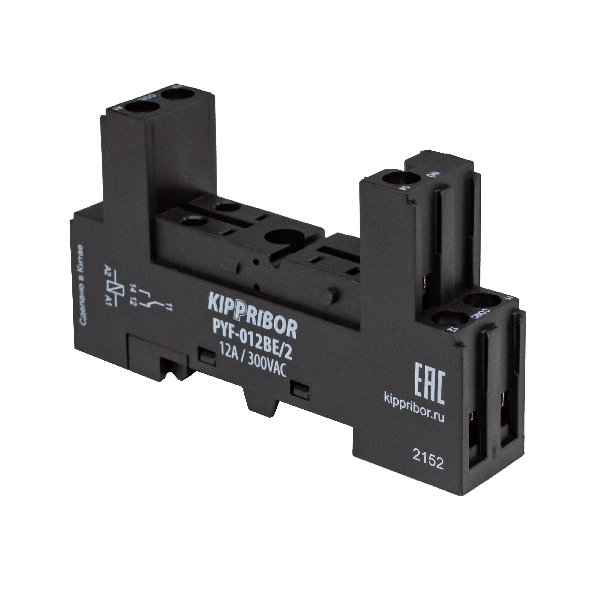

Монтажные колодки KIPPRIBOR PYF-012BE, PYF-022BE, PYF-112BE, PYF-122BE для 1- и 2-контактных промежуточных реле предназначены для установки на DIN-рейку 2-контактных промежуточных реле KIPPRIBOR серии MR и 1-контактных промежуточных реле различных производителей. Изготавливаются из негорючего, прочного и упругого материала (ПА66 + графит), устойчивого к ошибкам при монтаже и эксплуатации.

Аксессуары: в комплект поставки входит маркировочная пластинка. Дополнительно можно приобрести пластиковый удерживающий зажим BS2/15P (BS2/25P) для фиксации реле высотой 15 (25) мм и модуль LED-индикации LM.

2-ярусная, для реле с 1 переключающими контактами, винтовые зажимы, цвет черный

Параметр Значение
Номинальный ток и напряжение коммутации 12 А при 300 VAC
Упаковка картонная коробка (20 шт. / 920 г)

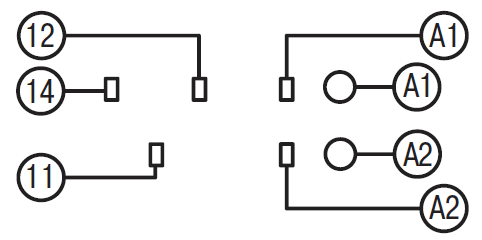

Схема подключения

Подробнее о колодках PYF-012BE, PYF-022BE, PYF-112BE, PYF-122BE можно узнать по ссылке

Инструкции и руководства:

Паспорт Скачать

Сертификаты и декларации:

Декларация о соответствии Скачать

Чертежи и 3D модели:

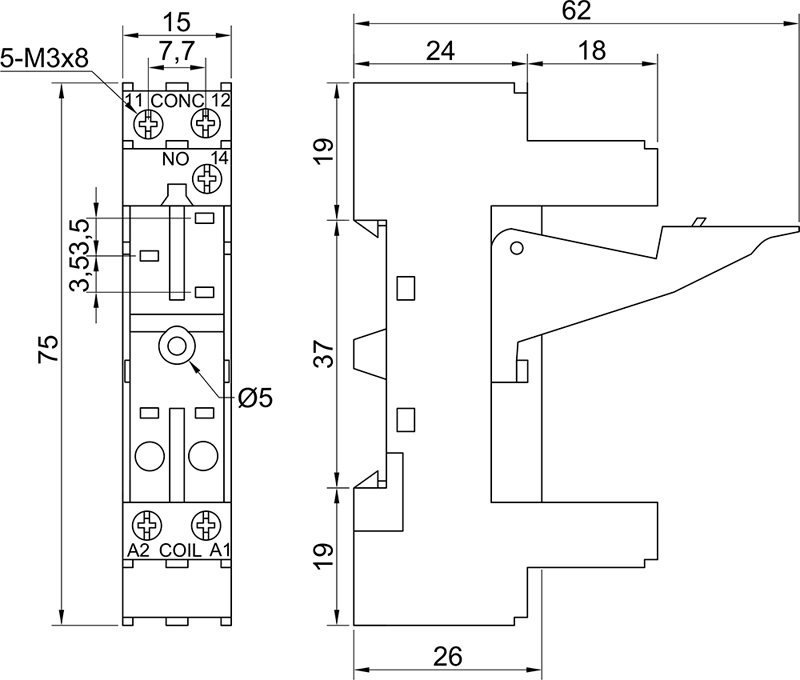

Габаритный чертеж Скачать
3D модель Скачать (pdf)
Скачать (step)
