Силовые реле серии REP – это универсальная серия силовых промежуточных реле KIPPRIBOR, которая оптимально подходит для коммутации как цепей управления, так и силовых цепей питания нагрузки. Серия REP включает в себя реле с 2 или 4 конта

К описанию
  • Напряжение питания катушки 24 В
  • Вид тока обмотки постоянный ток
  • Номинальный ток контактов 10 А
  • Тип продукта реле
  • Упаковка 1 шт
Все характеристики

О продукте

Описание

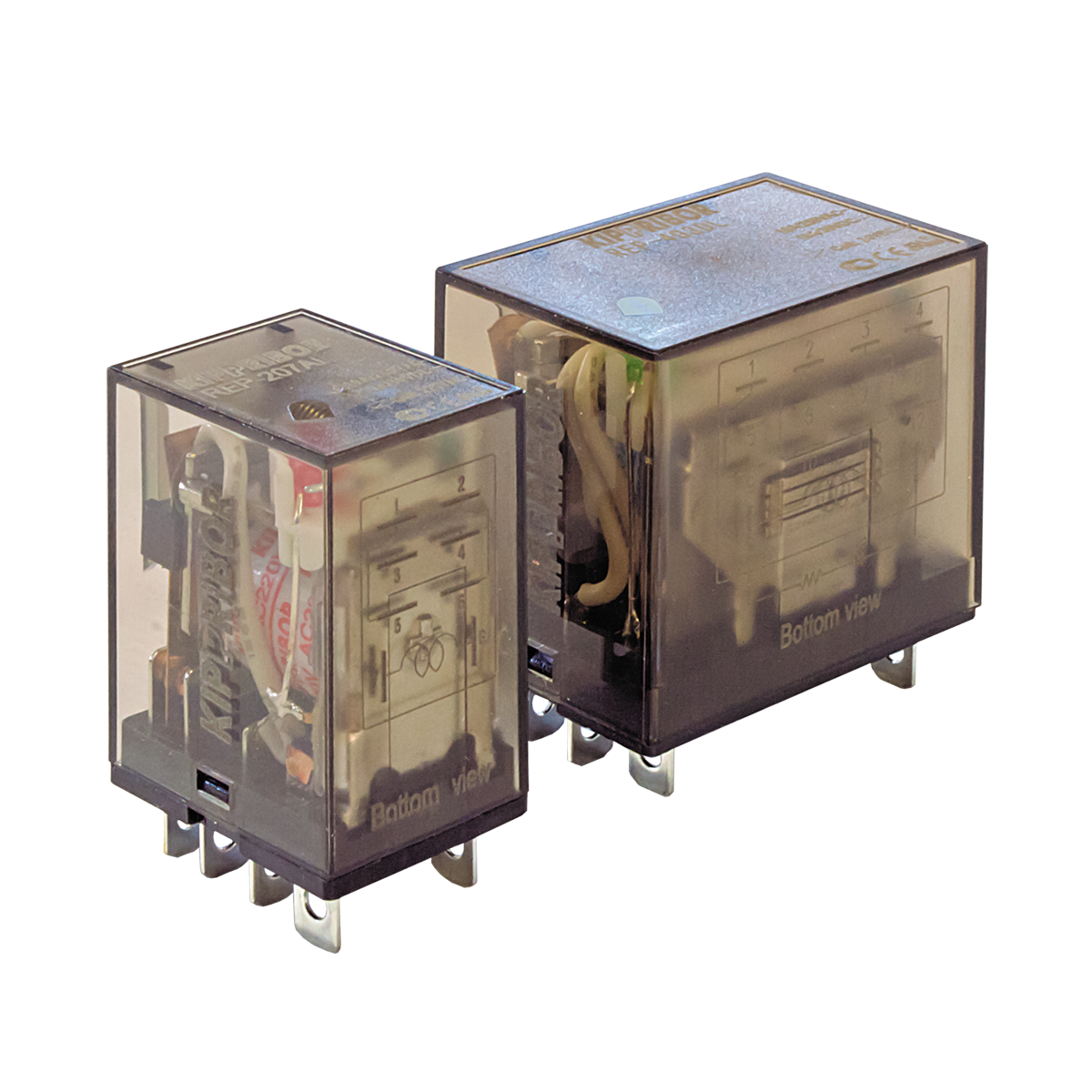

Силовые реле серии REP – это универсальная серия силовых промежуточных реле KIPPRIBOR, которая оптимально подходит для коммутации как цепей управления, так и силовых цепей питания нагрузки. Серия REP включает в себя реле с 2 или 4 контактами, которые способны выдерживать ток до 10 А (по AC-1).

При правильном подходе к выбору реле под определенные типы нагрузки промежуточные реле REP зачастую позволяют обходиться без применения контакторов в схемах управления циркуляционными насосами, вентиляторами, катушками клапанов, нагревателями и т.д. Это позволяет оптимизировать место под монтаж оборудования в шкафу управления без снижения надежности всей схемы.

Портрет изделия:

  • Прозрачный корпус, позволяющий легко визуализировать состояние контактов
  • Цветная яркая светодиодная индикация состояния реле
  • Установка на DIN-рейку при помощи монтажной колодки:
    • 2-ярусная колодка с винтовыми клеммами KIPPRIBOR PYF-025BE
    • 2-ярусная колодка с винтовыми клеммами KIPPRIBOR PYF-025BE/2
    • 2-ярусная колодка с винтовыми клеммами KIPPRIBOR PYF-045BE
  • Степень защиты: корпус реле – IP40, со стороны клемм – IP00
Параметр Значение
Время включения не более 15 мс
Время выключения не более 10 мс
Электрические характеристики катушки

Номинальное напряжение питания Uном

24 В
Мощность 1,5 Вт
Напряжение включения

не менее 0,8Uном (при 25°С)

Напряжение выключения

не более 0,10Uном (при 25°С)

Предельное напряжение питания

1,10Uном (при 25°С)

Электрические характеристики контактов
Номинальный ток (для категорий эксплуатации AC-1, DC-1) 10 А при 250 В (AC) / 30 В (DC)
Электрический ресурс

не менее 105

Механический ресурс

не менее 107

Схема подключения

Подробнее о технических характеристиках REP-403.DL можно узнать по ссылке

Инструкции и руководства:

Паспорт Скачать

Сертификаты и декларации:

Сертификат соответствия Скачать

Чертежи и 3D модели:

Габаритный чертеж Скачать
3D модель Скачать (pdf)
Скачать (step)
