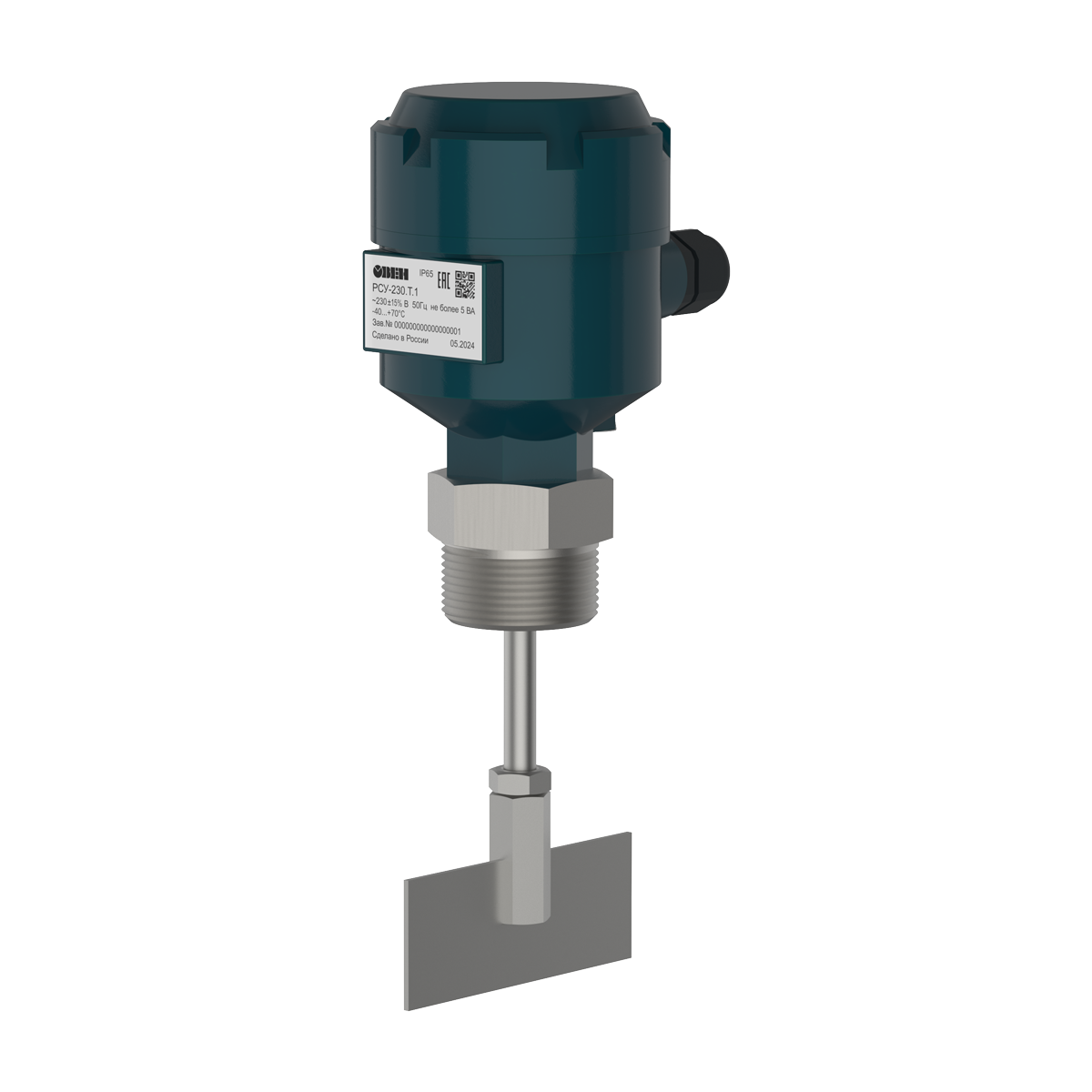

РСУ-230.Т.2 ротационный сигнализатор уровня

Датчик имеет лопасти, которые вращаются со скоростью 1 оборот в минуту. Когда уровень продукта достигает лопастей, он останавливает их вращение. Это вызывает появление реактивного момента на валу двигателя, что приводит к срабатыванию микропереключателя выходной цепи сигнализатора.

Отличительные особенности

Г-, Т-образная и складная лопасти.

Рабочая температура -40…+80 ºС.

Присоединительные резьбы G3/4, G1 1/2.

Напряжение питания =24 В и ~230 В.

Чувствительность от 300 г/л.

4 режима чувствительности.

Общепромышленное и взрывозащищенное исполнение.

Области применения

Продукты питания и сельское хозяйство:

Крупы и зерновые (например, гречка, кукуруза, пшено, пшеница).

Бобовые (например, фасоль, соевые бобы, арахис).

Семена и орехи (например, льняное семя, грецкие орехи).

Мука и порошки (например, кукурузная мука, молоко порошковое, мука пшеничная).

Строительные материалы:

Минералы и породы (например, гипс, глина, гранит).

Искусственные материалы (например, цемент, асфальтовая крошка).

Энергетика:

Топливо (например, торф, кокс).

Отходы (например, зола влажная, зола сухая).

Прочие отрасли:

Металлы и их соединения (например, алюминий крупнокусковой, алюминия оксид).

Химические вещества (например, аммиачная селитра, калия хлорид).

Технические характеристики

Параметр	Значение
	Значение РСУ-230.Х.Х(-ЕХ)	РСУ-24.Х.Х(-ЕХ)
Электрические параметры
Напряжение питания	~230 ± 15 % В	=24 ± 10 % В
Коммутируемый ток, не более	4 А	10 А
Максимальная потребляемая мощность	5 ВА
Безопасность
Степень защиты корпуса по ГОСТ 14254-2015	IP65
Маркировка взрывозащиты	Ex h/tb IIIC T90°C Da/Db
Сопротивление изоляции (вход-корпус), не менее	100 МОм
Конструктивные параметры
Варианты присоединительной резьбы	РСУ-Х.Х.1 – G1½ (без гайки) РСУ-Х.Х.2 – G¾ (с установочной гайкой)
Диаметр наружной оболочки соединительного кабеля	7...12 мм
Сечение соединительных проводов	0,5...1,5 мм2
Условия эксплуатации
Температура окружающей среды (общепром.)	-40…+70 °С
Температура рабочей среды (общепром.)	-40…+80 °С
лотность рабочей среды	От 300 кг/м3
Рабочее давление	84...106,7 кПа
Параметры предельных состояний для взрывозащищенного исполнения
Напряжение питания	~230 + 15 % В	=24 + 10% В
Коммутируемый ток, не более	4 А	10 А
Максимальная потребляемая мощность, не более	5 ВА
Температура окружающей среды	-40 °С ≤ Ta ≤ +80 °С
Температура рабочей среды	-40 °С ≤ Ta ≤ +80 °С
