САУ-У.Щ11 контроллер для управления группой насосов с чередованием
САУ-У.Щ11 контроллер для управления группой насосов с чередованием
Контроллер предназначен для создания систем автоматического контроля и поддержания уровня, а также управления насосами. В САУ-У реализованы все 12 алгоритмов работы существующих аналогичных приборов ОВЕН (САУ-МП, САУ-М6, САУ-
Для заказа вы можете позвонить по номеру: 8(800)550-67-06
Воспользуйтесь email почтой для заказа: info@owen-kapo.ru
Контроллер предназначен для создания систем автоматического контроля и поддержания уровня, а также управления насосами. В САУ-У реализованы все 12 алгоритмов работы существующих аналогичных приборов ОВЕН (САУ-МП, САУ-М6, САУ-М7Е, САУ-М2).

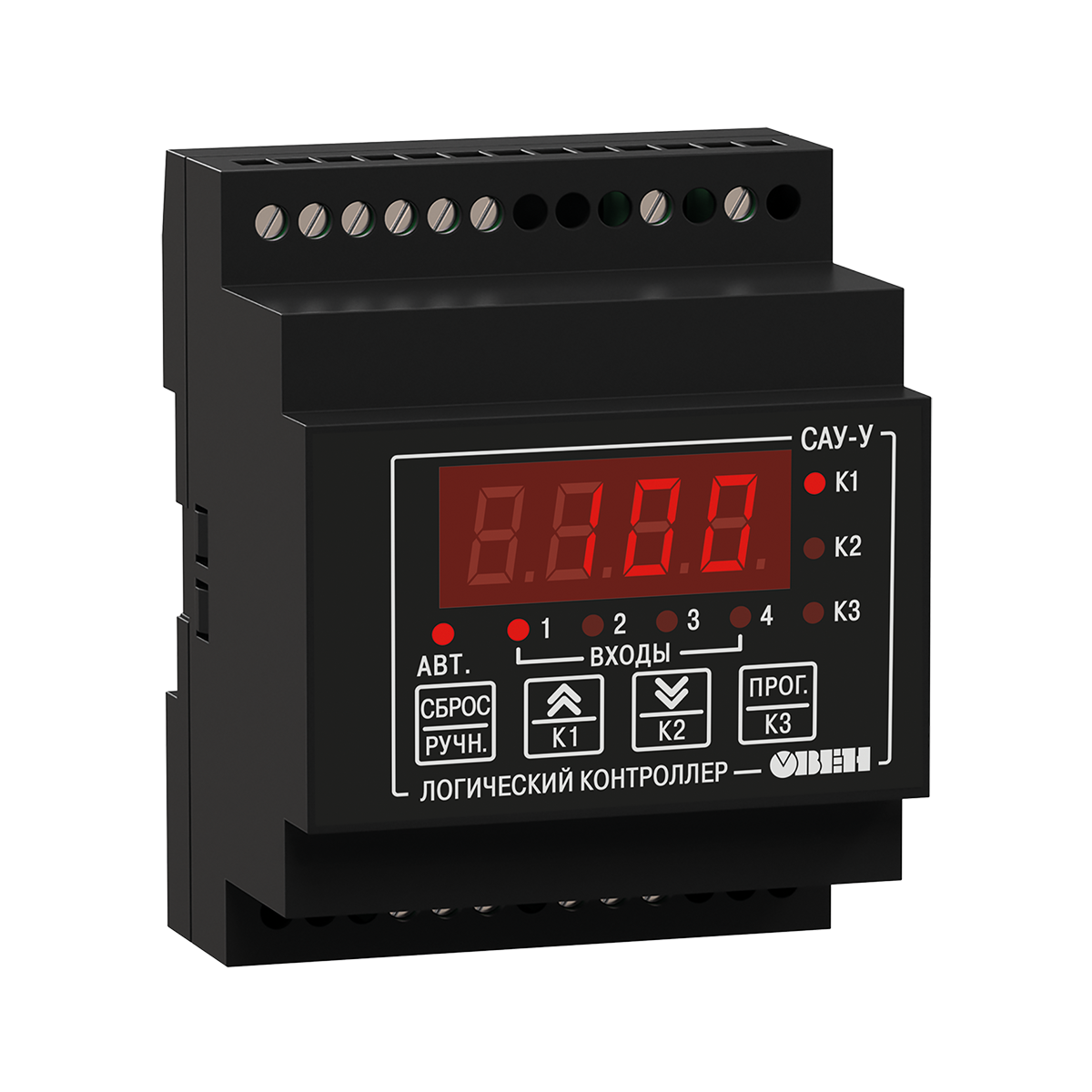

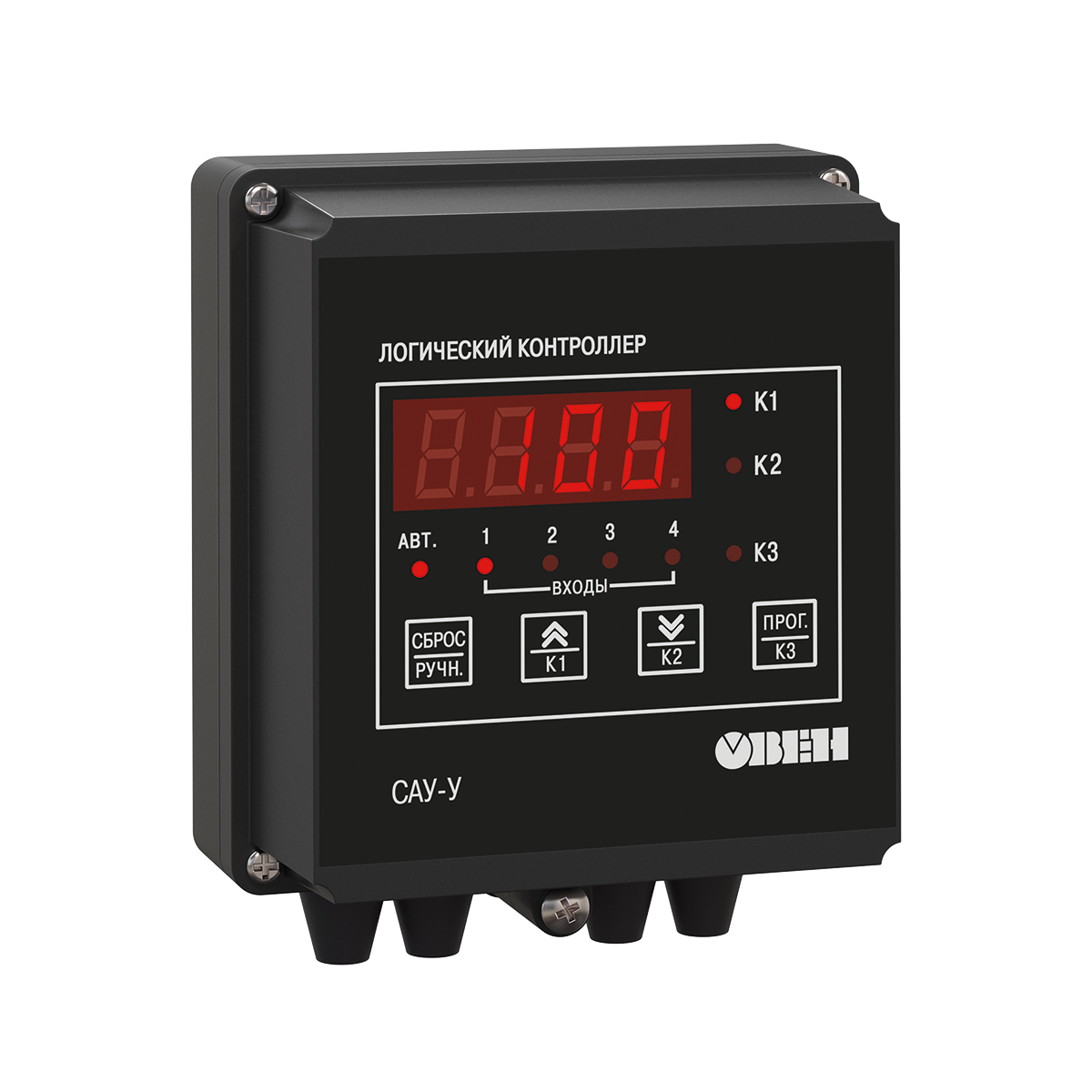

Прибор выпускается в корпусах 3-х типов: настенном (Н), DIN-реечном (Д) и щитовом (Щ11).
Основные преимущества контроллера для управления насосом ОВЕН САУ-У
- Простая настройка прибора с лицевой панели.
- Возможность инвертирования сигнала с датчиков
- Универсальный источник питания: 220 В переменного тока или 24 В постоянного
- Питание кондуктометрических датчиков переменным напряжением
- Возможность ручного управления
Функциональная схема
Алгоритмы работы САУ-У
| № алгоритма | Описание алгоритма | Схема подключения | График работы прибора |
| 01 | Для одного резервуара и одного насоса, работающего с гистерезисом | ||
| 02 | Для одного резервуара и одного насоса, работающего без гистерезиса | ||
| 06 | Для трех резервуаров и трех насосов | ||
| 11 | Для магистрали водоснабжения с двумя насосами и аварийной сигнализацией при отказе обоих насосов | ||
| 13 | Для магистрали водоснабжения с двумя насосами и дополнительной опцией при переключении насосов | ||
| 15 | Для магистрали водоснабжения с двумя насосами и аварийной сигнализацией при отказе любого насоса | ||
| 12 | Для одного резервуара и двух насосов, работающих на заполнение | ||
| 16 | Для одного резервуара и двух насосов, работающих на осушение | ||
| 14 | Для одной магистрали и трех насосов, работающих поочередно парами | ||
| 17 | Для одной магистрали и трех насосов, работающих поочередно | ||
| 18 | Для одного резервуара и двух насосов с контрольной емкостью | ||
| 20 | Для двух резервуаров и одного насоса, работающего на долив | Схема для алгоритма 20 с защитным отключением насоса М1 |
