СФ-16М Сетевой фильтр ПриборЭнерго

Фильтр сетевой СФ 16М (далее фильтр) применяется для защиты цепей электропитания электронных устройств от индустриальных и высокочастотных природных помех, а так же для предотвращения распространения индустриальных помех по цепям питающей сети от промышленного оборудования.

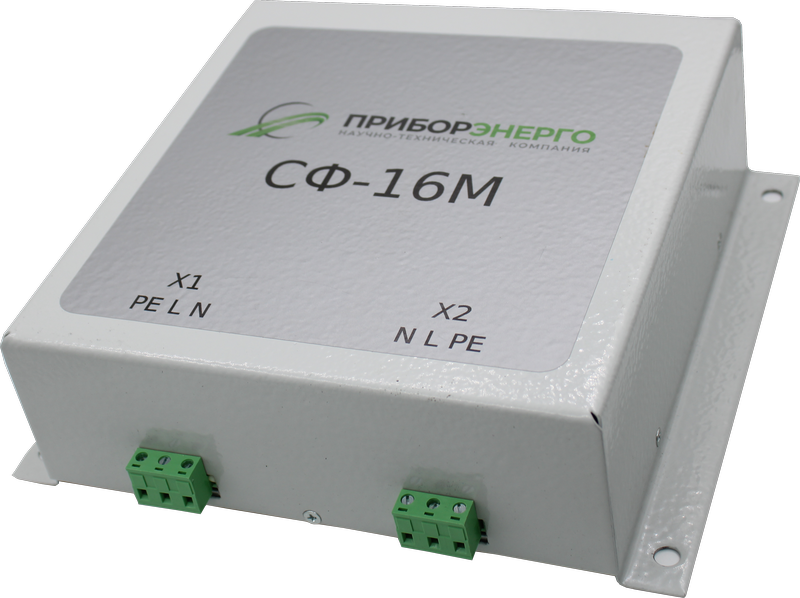

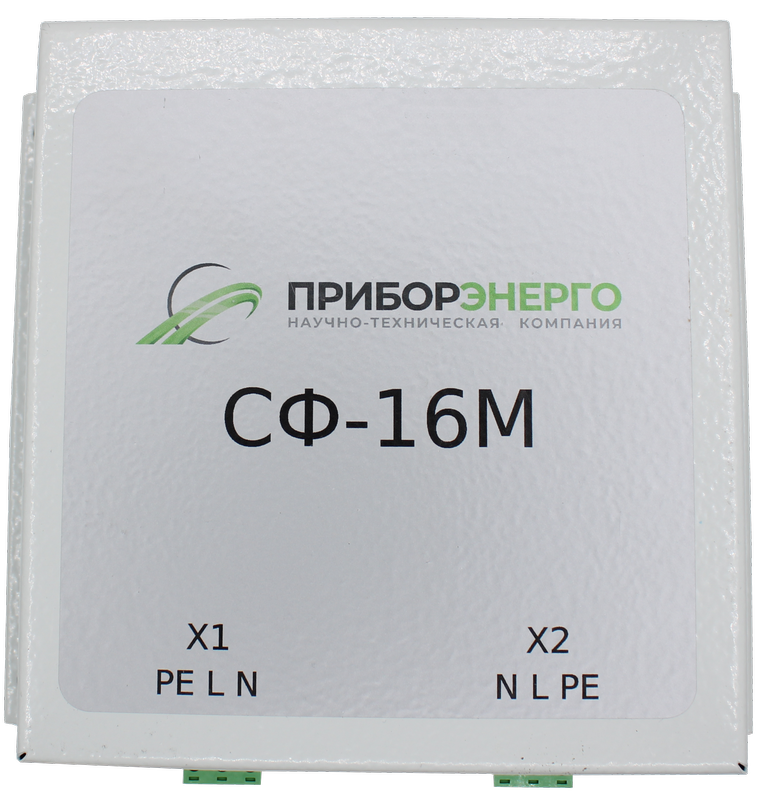

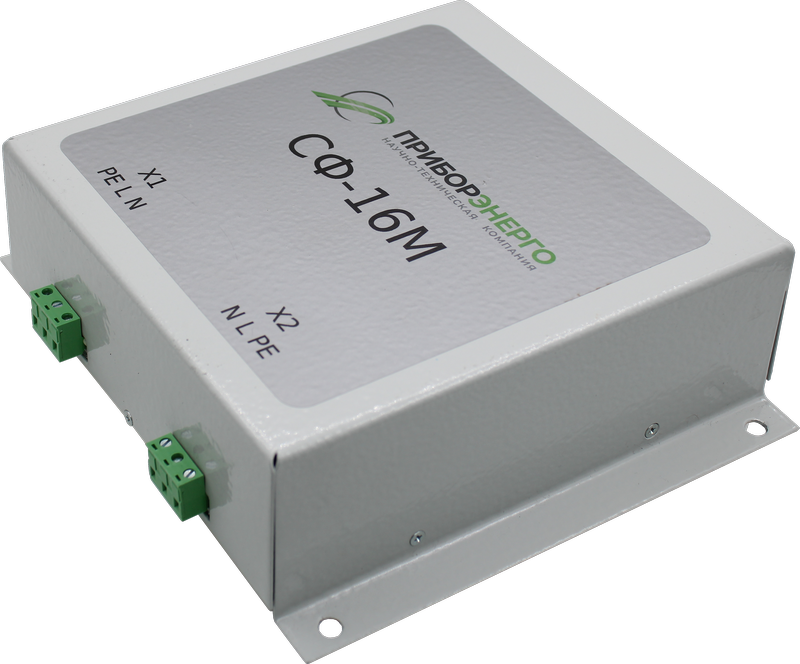

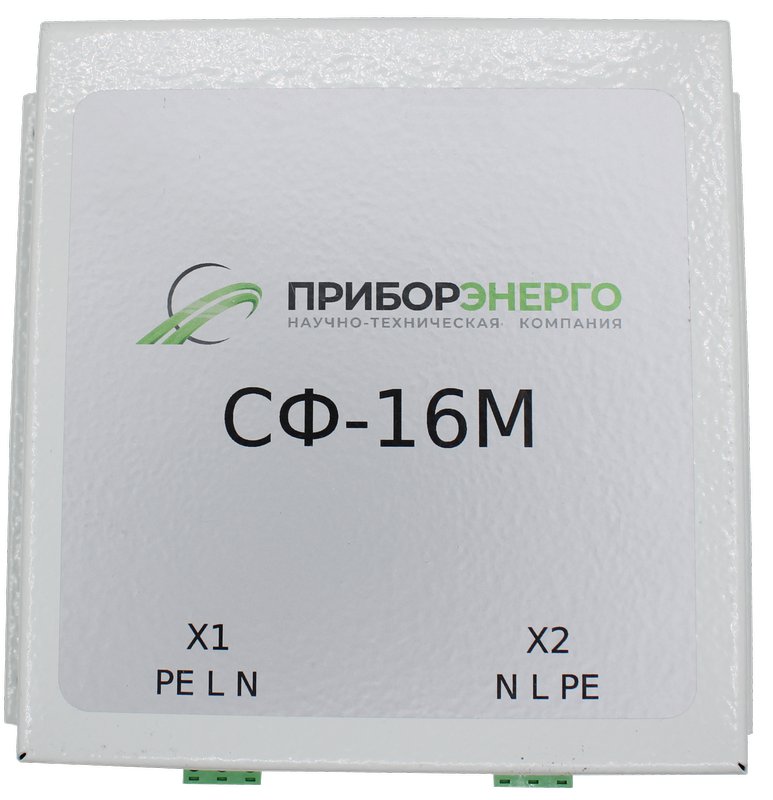

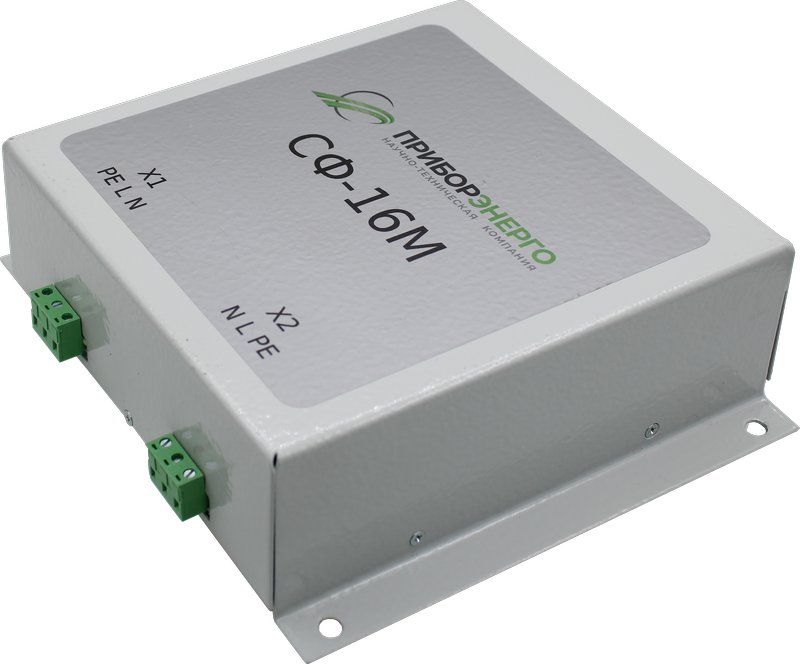

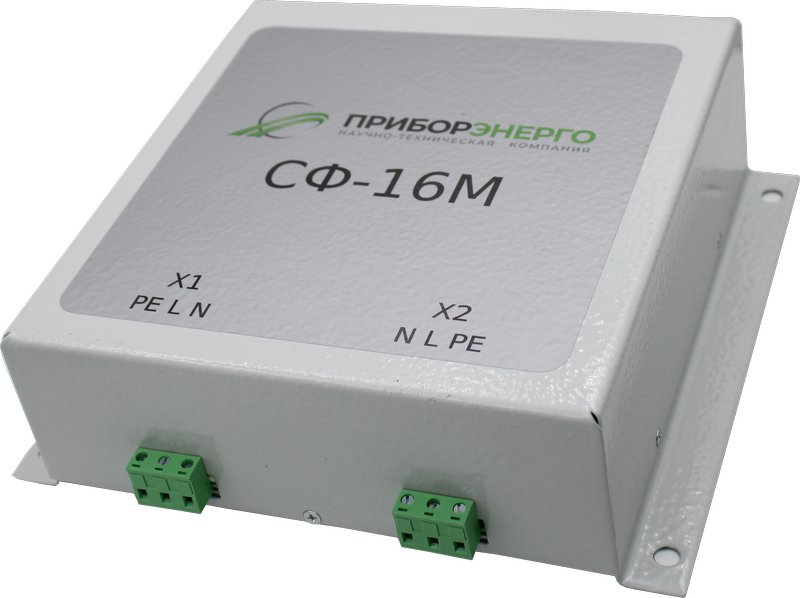

Фильтр сетевой помехоподавляющий включается в разрыв линии электропитания. Для присоединения к питающей сети и нагрузке фильтр имеет две группы винтовых клемм. Фильтр выпускается в стальном корпусе, не поддерживающем горение, и предусматривает крепление прибора болтами d = 7мм.
В соответствии с ГОСТ, по характеру возникновения помехи подразделяют на противофазные и синфазные. Ток противофазной помехи в сигнальных проводах совпадает по направлению с током полезного сигнала. Ток синфазной помехи имеет одинаковое направление в прямом и обратном проводах сети.

Фильтр подавления помех спроектирован так,что эффективно подавляет помехи разного типа, обеспечивая тем самым защиту от:
– ударов молний вблизи кабелей или линий электропередачи;
– коммутационных процессов при включении/отключении мощной
сетевой нагрузки;
– выбросов тока при полном включении/выключении напряжения в
сети, аварии на подстанциях.
– Помех импульсных блоков питания;
– Помех мощных двигателей, генераторов и т. п.
