ШВ М20Х1,5.4,5 штуцер с врезным конусом резьбой М20х1,5

ШВ М20Х1,5.4,5 штуцер с врезным конусом резьбой М20х1,5

ШВ М20Х1,5.4,5 штуцер с врезным конусом резьбой М20х1,5

Артикул:92330

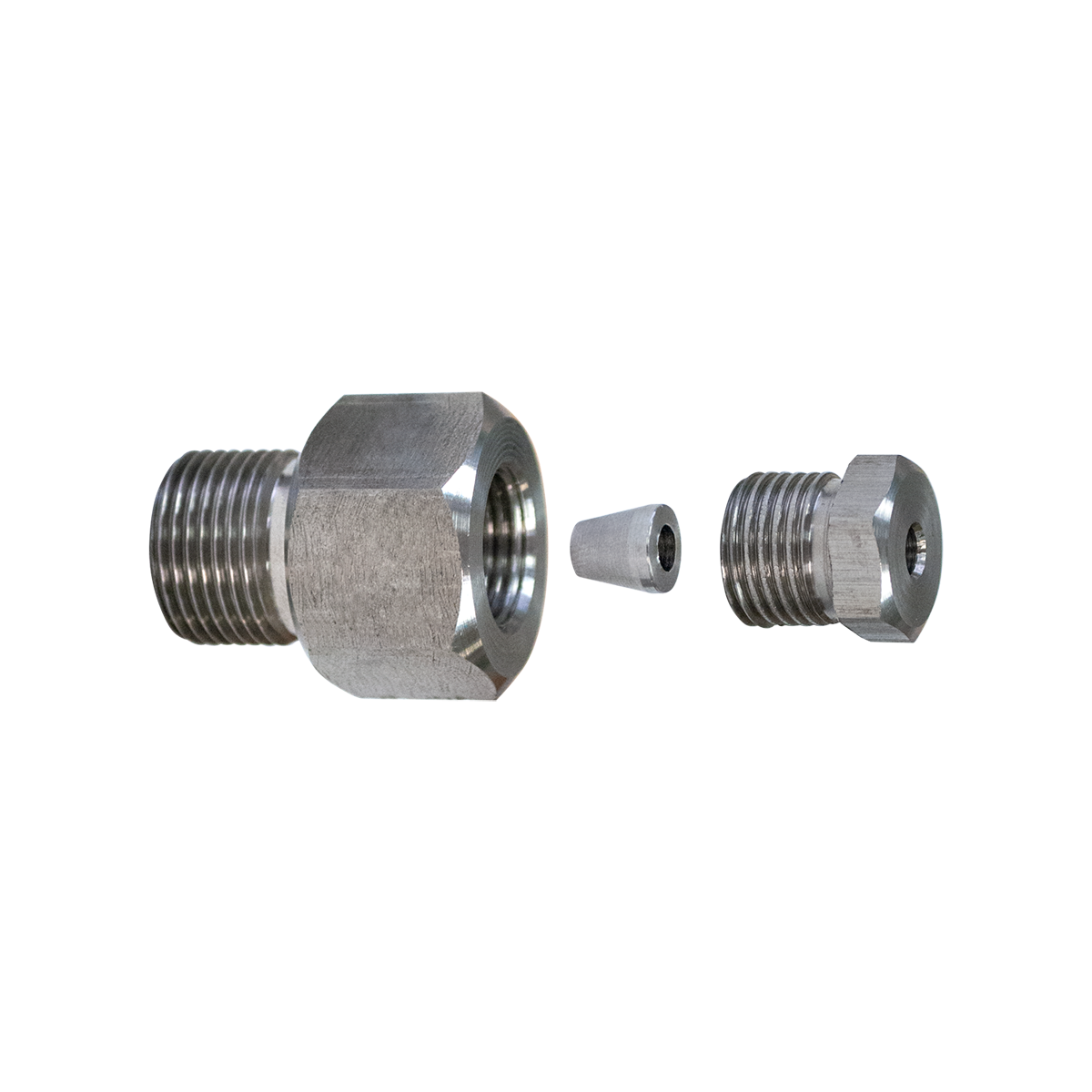

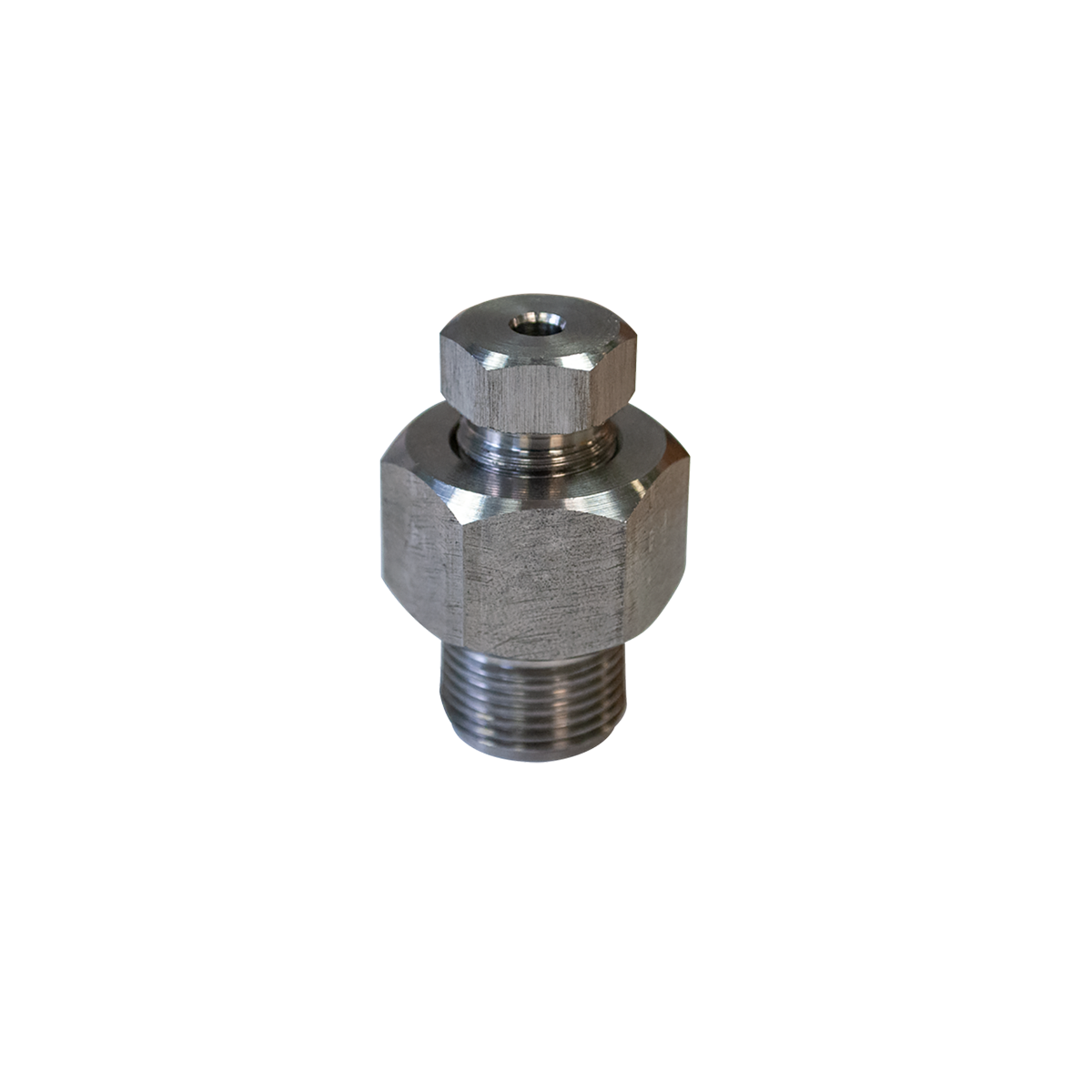

Штуцеры с врезным конусом (ШВ) предназначены для установки на месте эксплуатации, а также для регулирования глубины погружения термоэлектрических преобразователей и термопреобразователей сопротивления в зоне измерения температуры.

Те

Для заказа вы можете позвонить по номеру: 8(800)550-67-06

Воспользуйтесь email почтой для заказа: info@owen-kapo.ru

К описанию

    Штуцеры с врезным конусом (ШВ) предназначены для установки на месте эксплуатации, а также для регулирования глубины погружения термоэлектрических преобразователей и термопреобразователей сопротивления в зоне измерения температуры.

    Технические характеристики

    • Одноразовое использование.
    • Уплотнение «металл в металл», врезной металлический конус.
    • Материал: нержавейка AISI 304.
    • Максимальная рабочая температура: +600 °С.
    • Максимальное рабочее давление 6,3 МПа.

    Чертеж штуцера с врезным конусом

    Конструктивное исполнение штуцеров

    Исполнение

    L1, mm

    L2, mm

    M

    d, mm

    S1

    S2

    ШВ М8×1.4,5

    37

    8

    М8×1

    4,6

    S22

    S17

    ШВ М8×1.3

    37

    8

    М8×1

    3,3

    S22

    S17

    ШВ М10×1.4,5

    39

    10

    М10×1

    4,6

    S22

    S17

    ШВ М10×1.3

    39

    10

    М10×1

    3,3

    S22

    S17

    ШВ М10×1,5.4,5

    39

    10

    М10×1,5

    4,6

    S22

    S17

    ШВ М10×1,5.3

    39

    10

    М10×1,5

    3,3

    S22

    S17

    ШВ М12×1,5.4,5

    41

    12

    М12×1,5

    4,6

    S22

    S17

    ШВ М12×1,5.3

    41

    12

    М12×1,5

    3,3

    S22

    S17

    ШВ М16×1,5.4,5

    42

    12

    М16×1,5

    4,6

    S22

    S17

    ШВ М16×1,5.3

    41

    12

    М16×1,5

    3,3

    S22

    S17

    ШВ М20×1,5.4,5

    47

    16

    М20×1,5

    4,6

    S27

    S17

    ШВ М20×1,5.3

    44

    14,5

    М20×1,5

    3,3

    S27

    S17

    Избыточное давление в зависимости от температуры (ГОСТ 356-80)

    Номинальное давление, МПа

    Рабочее давление при наибольшей температуре среды, МПа

    200 °С

    300 °С

    400 °С

    480 °С

    520 °С

    560 °С

    600 °С

    6,3

    6,3

    5,4

    4,8

    4

    3,7

    3,2

    2,8
