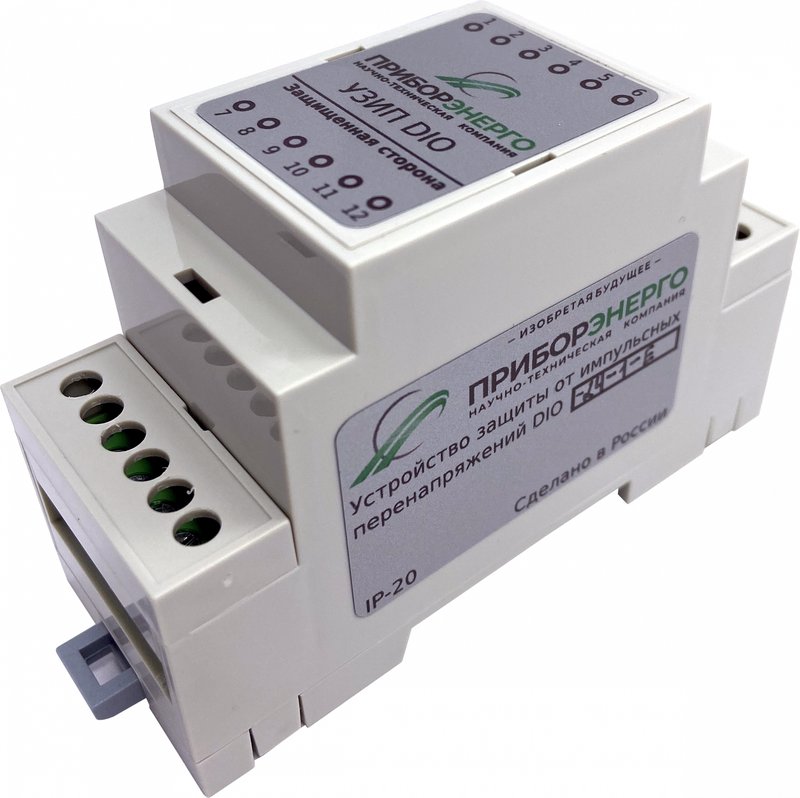

УЗИП серии DIO (исполнение 1) ПриборЭнерго

Устройства защиты от импульсных перенапряжений (УЗИП) серии DIO изготавливают с использованием многокаскадных схем защиты. Применяются для защиты цепей дискретных входов и выходов, предназначенных для управления и контроля. В качестве грубой защиты в схемах используется газонаполненный разрядник, а в качестве элемента тонкой защиты — диод-суппрессор (TVS) или варистор, или их комбинация.

Такое решение позволяет добиться высокой отводящей способности, достаточно низкого порога срабатывания защиты (напряжение срабатывания УЗИП) и высокой скорости срабатывания. Учитывая относительно невысокие значения разрядных токов (если сравнивать с цепями электропитания), эти каскады защиты вместе с элементами развязки можно разместить в едином компактном корпусе, устанавливаемом на DIN-рейку, шириной 18 или 36 мм.

Данные УЗИП подключаются последовательно в цепи дискретных входов типа «сухой контакт», дискретных входов логических сигналов напряжения, дискретных входов сигналов 110..220 В, а также дискретных выходов. При этом в защитной схеме учтены не только допустимые уровни импульсных воздействий на защищаемое оборудование, но и внутренние особенности защищаемых цепей дискретных входов-выходов, такие как номинальный ток — от 0.001 А до 5 А, номинальное напряжение — от 6 до 220 В и скорость передачи данных цифровых сигналов — до 1 Мбит/с. TVS-диоды обеспечивают рассеивание до 1500 Вт или до 3000 Вт импульсной мощности, в зависимости от применяемых компонентов. Устройство выпускается в исполнениях с возможностью подключения от 1 до 3 сигнальных линий и общего провода.
