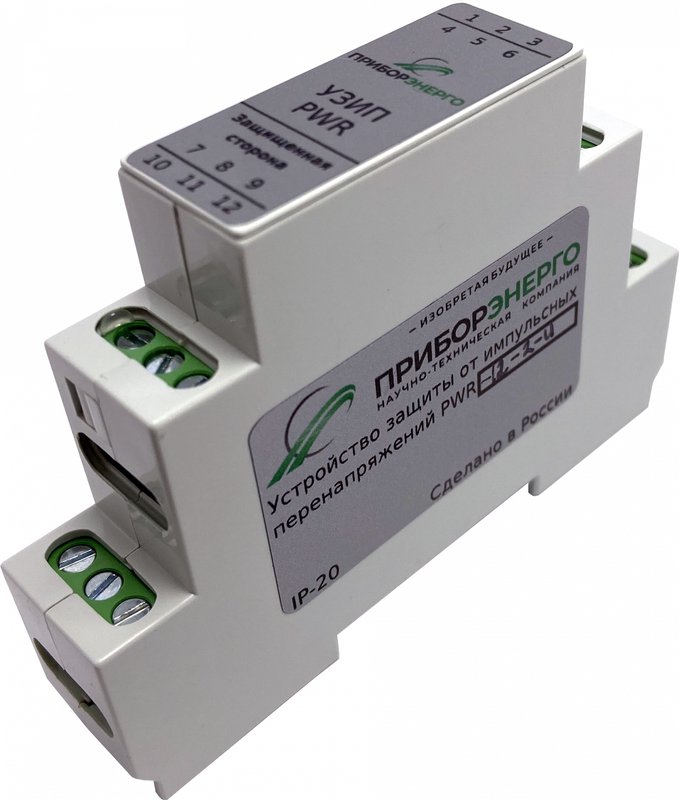

УЗИП серии PWR (исполнение 2) ПриборЭнерго

Устройства защиты от импульсных перенапряжений (УЗИП) серии PWR изготавливают с использованием многокаскадных схем защиты. Применяются для защиты цепей вторичного питания. В качестве грубой защиты в схемах используется газонаполненный разрядник, а в качестве элемента тонкой защиты — диод-суппрессор(TVS) или варистор, или их комбинация.

Такое решение позволяет добиться высокой отводящей способности, достаточно низкого порога срабатывания защиты (напряжение срабатывания УЗИП) и высокой скорости срабатывания. Учитывая относительно невысокие значения разрядных токов в цепях вторичного питания, эти каскады защиты вместе с элементами развязки можно разместить в едином компактном корпусе, устанавливаемом на DIN-рейку, шириной 18 или 36 мм.

Данные УЗИП подключаются последовательно в цепи вторичного питания. При этом в защитной схеме учтены не только допустимые уровни импульсных воздействий на защищаемое оборудование, но и внутренние особенности защищаемых цепей и интерфейсов, такие как номинальный ток — 1, 1,5, 3, 5 А, номинальное напряжение — 6, 12, 24, 30, 48, 60, 80, 110, 170, 220, 350 В. TVS-диоды обеспечивают рассеивание до 1500 Вт или до 3000 Вт импульсной мощности,  в зависимости от применяемых компонентов. Возможны исполнения как одну парную линию питания, так и на две
