ЗАЩИТНЫЙ КОРПУС ДЛЯ РЕЛЕ IP55 корпус для реле IP55
ЗАЩИТНЫЙ КОРПУС ДЛЯ РЕЛЕ IP55 корпус для реле IP55

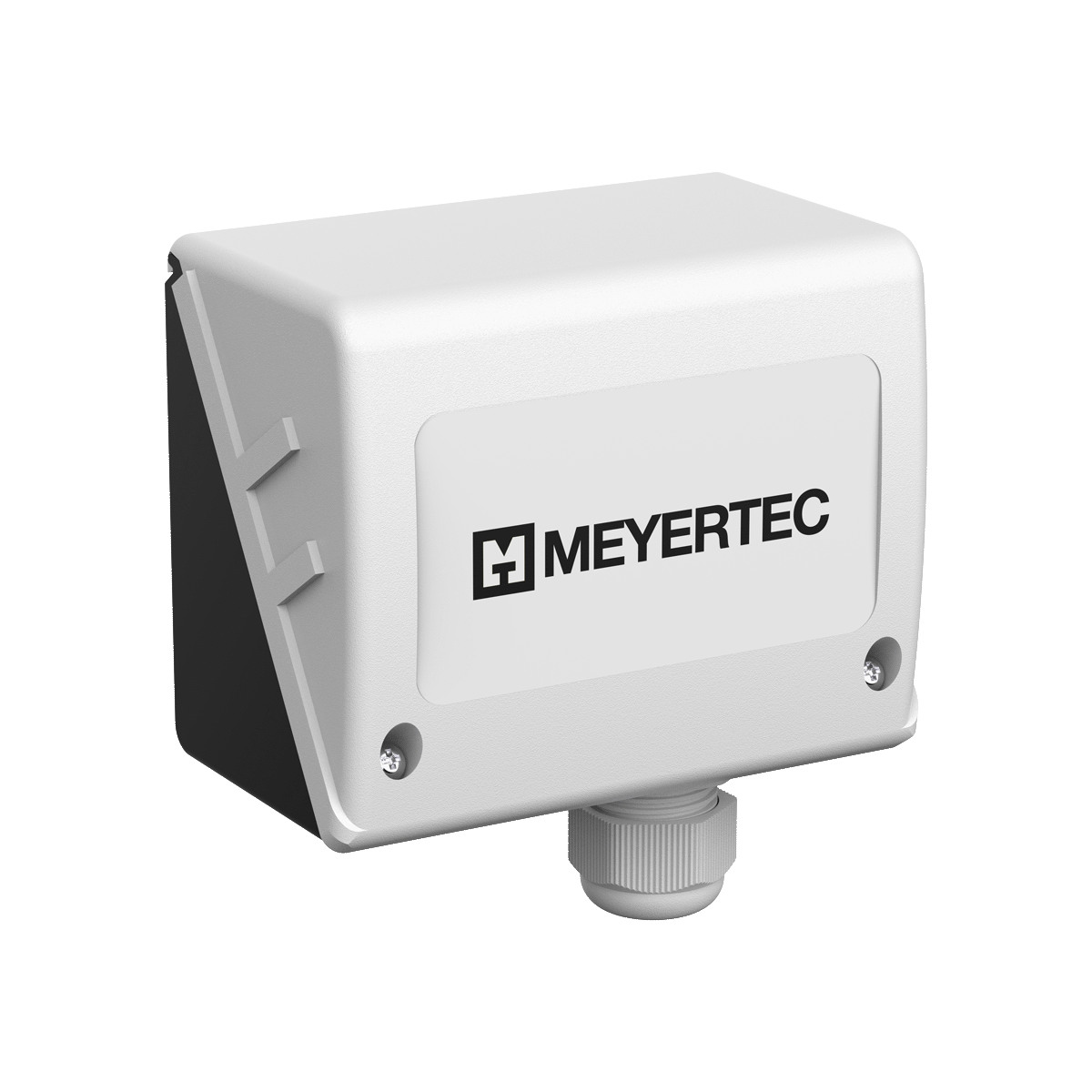

Защитный корпус IP55 предназначен для установки и эксплуатации механических реле в условиях, требующих дополнительной защиты от механических повреждений, пыли и влаги.
Подходит для реле давления ОВЕН РД55-ДИ и реле температуры (капилл
Для заказа вы можете позвонить по номеру: 8(800)550-67-06
Воспользуйтесь email почтой для заказа: info@owen-kapo.ru
Защитный корпус IP55 предназначен для установки и эксплуатации механических реле в условиях, требующих дополнительной защиты от механических повреждений, пыли и влаги.
Подходит для реле давления ОВЕН РД55-ДИ и реле температуры (капиллярный термостат) MEYERTEC МТR-К.
Технические характеристики
| Параметр | Значение |
| Габаритные размеры (без учета кабельного вывода) | 64,5×83×103 мм |
| Тип крепления | К стене через кронштейн |
| Материал корпуса | Пластик PC/ABS |
| Материал уплотнительной крышки | Нитриловый каучук |
| Температура эксплуатации | -40…+65 ⁰С |
| Степень защиты по ГОСТ 14254 | IP55 |
| Пластиковый кабельный ввод | М20×1,5 |
| Диаметр подключаемого кабеля | 8,5…14 мм |
Габаритные размеры и монтаж
A – раскрутите винты на крышке защитного корпуса, снимите верхнюю крышку.
Б – установите в месте выхода измерительной части реле уплотнительную прокладку.
В – вставьте реле в защитный корпус, убедитесь, что прокладка плотно зафиксирована.
Г – закрепите реле в защитном корпусе, используя монтажные винты, затем установите верхнюю крышку обратно и зафиксируйте её винтами.
