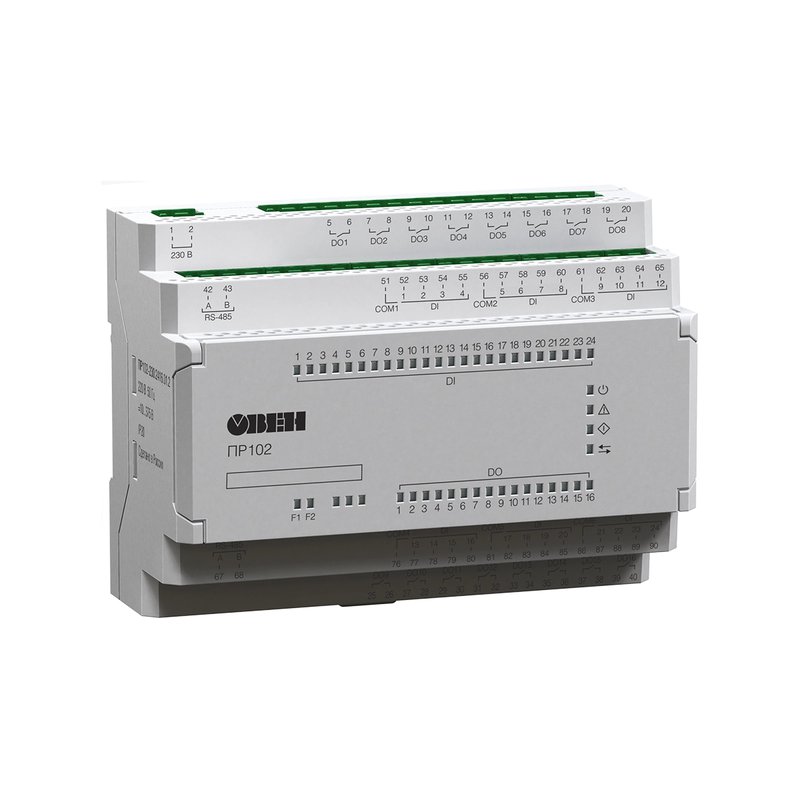

ПР102 программируемое реле на 40 каналов ввода/вывода с возможностью расширения входов/выходов ПР102-230.2416.11.1

ОВЕН ПР102 – программируемое реле для управления вентиляцией, отоплением, насосами и другим оборудованием. Главным преимуществом прибора является широкий функционал и высокая плотность каналов ввода/вывода.

В корпусе 7DIN располагается 40 аналоговых и дискретных входов/выходов. Для расширения собственных входов/выходов предусмотрено подключение по внутренней шине модулей расширения ПРМ. В ПР102 может быть до 2-х интерфейсов RS-485 на борту: для управления устройствами по сети и передачи данных на верхний уровень. Написание алгоритма осуществляется пользователем на языке FBD с помощью бесплатной среды программирования Owen Logic. Загрузка алгоритма производится с помощью кабеля microUSB.

Области применения

• Вентиляция
• Отопление
• ГВС
• Насосные групп

Отличительные особенности ПР102

Подключаемое оборудование:

• 24 дискретных входов.
• 16 дискретных выходов (э/м реле или транзисторные ключи)
• 8 аналоговых входов: РТ1000, NTC/PTC, 4…20 мА/ 0…10 В, дискретный режим и т.д.
• 2 универсальных аналоговых выхода: 4…20 мА/0…10 В

Коммуникационные возможности:

• Два интерфейса RS-485, режим Master/Slave:
• Интеграция в облачный сервис OwenCloud и SCADA-системы.
• Визуализация процессов с помощью панелей оператора.
• Управление внешними устройствами по RS-485.

Конструктивные особенности:

• Модульный корпус.
• Ширина корпуса 7 модулей.
• Съемные клеммники – для удобства монтажа.

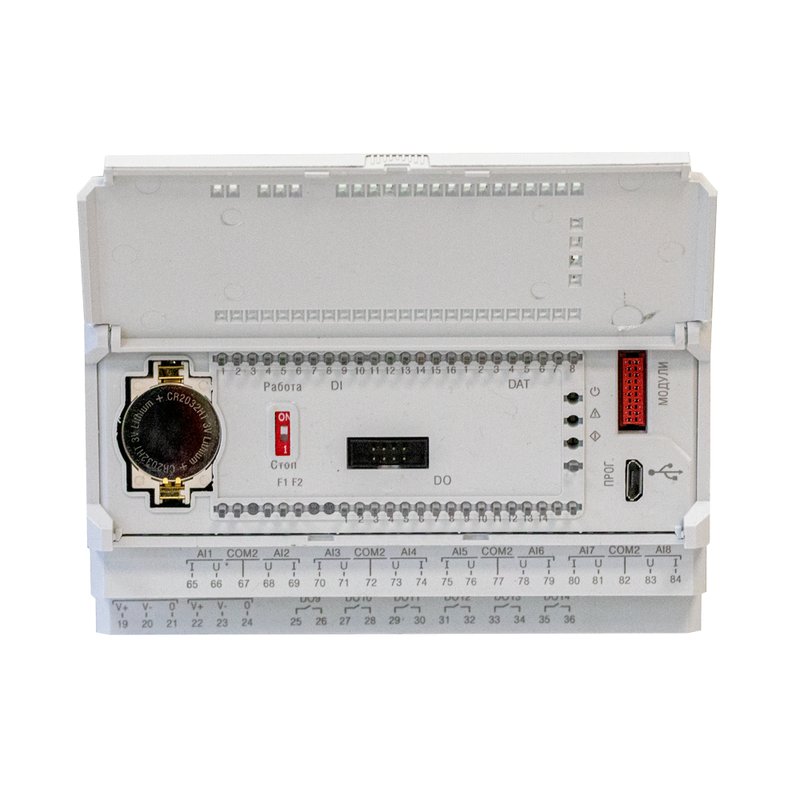

• Быстрая замена батарейки.

Эксплуатация:

• 2 модификации по питанию: =24 В и ~230 В.
• Возможность питания от бортовой сети =12 В.
• Увеличение каналов ввода/вывода до 72 шт. с помощью модулей ПРМ.
• Работа в неотапливаемых помещениях: -40...+55 ºС.
• USB-порт для программирования (не требует питания при программировании).

Модули расширения ОВЕН ПРМ для ПР102

Модули расширения ОВЕН ПРМ предназначены для увеличения количества входов и выходов программируемого реле ОВЕН ПР102:

• ПРМ-1 – для увеличения дискретных входов и выходов.
• ПРМ-2 – для увеличения аналоговых входов и дискретных выходов.
• ПРМ-3 – для увеличения аналоговых входов и выходов.

Подключение модулей осуществляется по внутренней шине (кабель для подключения входит в комплект поставки ПРМ). К ПР102 можно подключить до двух модулей расширения ввода/вывода. Модули имеют свое независимое питание, что повышает надежность системы. Выпускаются две модификации по питанию: 230 В и 24 В, причем можно использовать ПР102 и модули ПРМ с разным типом питания.
